袋式过滤机

袋式过滤器采用侧、上进底出方式,通过管道中的压力将过滤液体介质压入或抽入过滤器桶体,要过滤的液体介质经由不锈钢板冲孔支撑滤蓝承托的过滤袋的过滤,产生理想的固液分离达到液体介质被过滤的效果。

Description

袋式过滤器具有结构合理、密封性好、流通能力强、操作简便等诸多优点。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,使得操作成本降低。滤器内外表面采用机械喷砂抛光处理,均匀、易清洗





过滤器规格及标准配置:



l  侧入底出式2"国标平焊法兰联接

l  配用1号或2号双倍长过滤袋

l  独特的双焊缝设计

l  独特的单根顶盖密封圈设计

l  标准密封件为丁睛橡胶

l  不锈钢板电抛光冲孔支撑滤蓝

l  最大操作压力10巴

l  最大操作温度可至150°C(密封件为氟橡胶)

l  高强度碳钢镀锌吊环螺栓和螺母

l  可调式支撑脚架

l  主体材质为SS304优质不锈钢

l  内外表面喷砂亚光(标准型)或防锈漆,内表面防腐涂层,卫生级和电子级抛光处理







(一)侧入式标准型袋式过滤器



流入方式: 侧进底出

过滤面积(m2) : 0.25

最大理论流量/(m3/h) : 20

侧入底出式设计四种尺寸,配合01#、02#、03#、04#过滤袋使用独特的单根顶盖密封圈设计氟橡胶网篮异型密封垫圈进出口2〞国标法兰及2〞国标索接四个对称螺栓锁紧盖子不易变开型侧漏(V型卡箍式上盖结构,便于开机工作)可选配可调高度脚架主体材质 SS304、SS316、SS316L





袋式过滤器名称    4号过滤器    3号过滤器

滤袋型号       4号袋    3号袋

流入方式       侧进底出

最高流量水(M3/H)(压差为0.07kg/cm2)      12   6

体积(公升,约) 9     6

重量(KG,约)   33   40

过滤面积(M2) 0.16 0.09

工作压力       0.6

表面处理       喷砂后哑光电抛P320# 电抛光

筒体尺寸       125*570  125*420

材质       SUS304



(二)顶入式标准型袋式过滤机



流入方式: 侧进底出

过滤面积(m2) : 0.25

最大理论流量/(m3/h) : 20

侧入底出式设计四种尺寸,配合01#、02#、03#、04#过滤袋使用独特的单根顶盖密封圈设计氟橡胶网篮异型密封垫圈进出口2〞国标法兰及2〞国标索接四个对称螺栓锁紧盖子不易变开型侧漏(V型卡箍式上盖结构,便于开机工作)可选配可调高度脚架主体材质 SS304、SS316、SS316L、

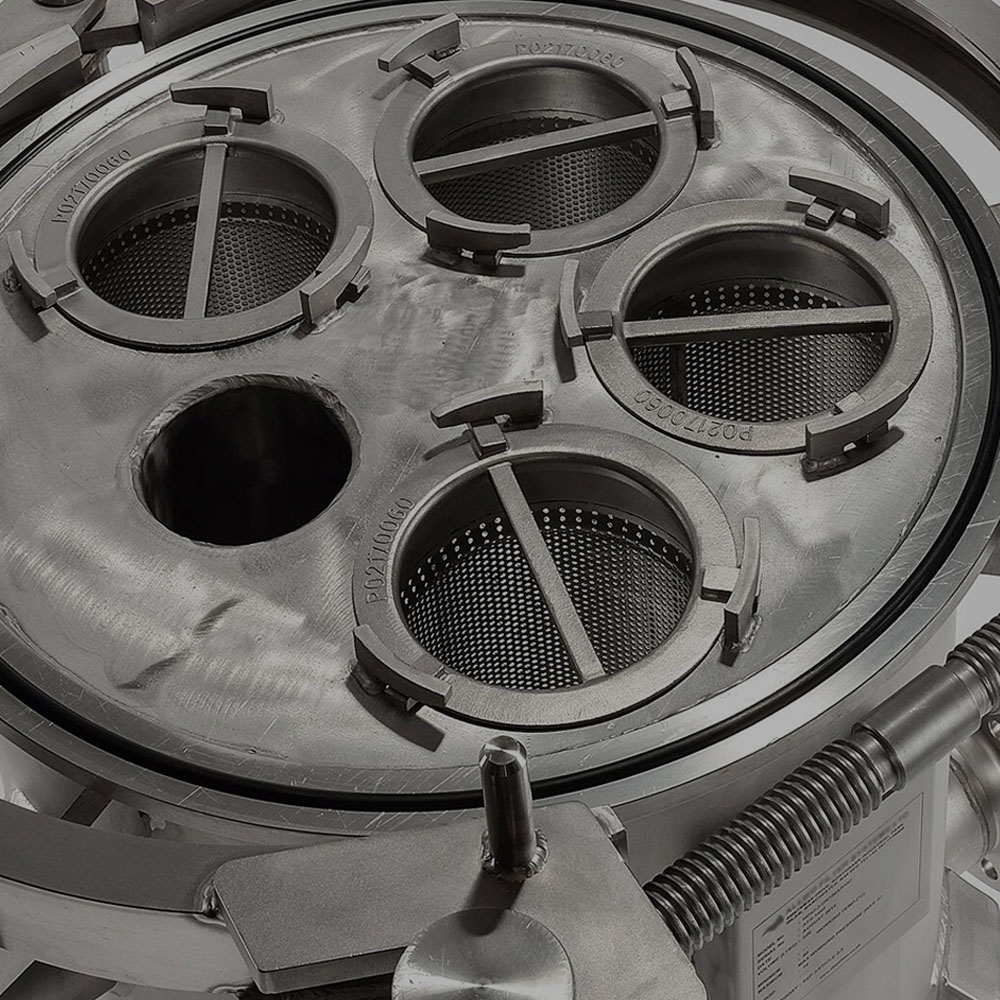

(三)多袋式过滤机



快开式多袋过滤器是目前市场上具备合理结构、密封性好、流通能力强、操作简便等诸多优点。



特别适用于高流量的应用和需要频繁更换过滤袋的工艺,适合批量生产流程和安全过滤。

滤器内外表面采用机械喷砂抛光或电镀抛光处理,均匀、美观、易清洗。



相比较其它形式的多袋过滤器,快开式多袋过滤器除具有共同的结构特点外,还具备下列诸多优点:



运用快速卡箍式锁紧开关,操作简单、易用和安全,它将停机时间缩至最短,从而减低操作成本。

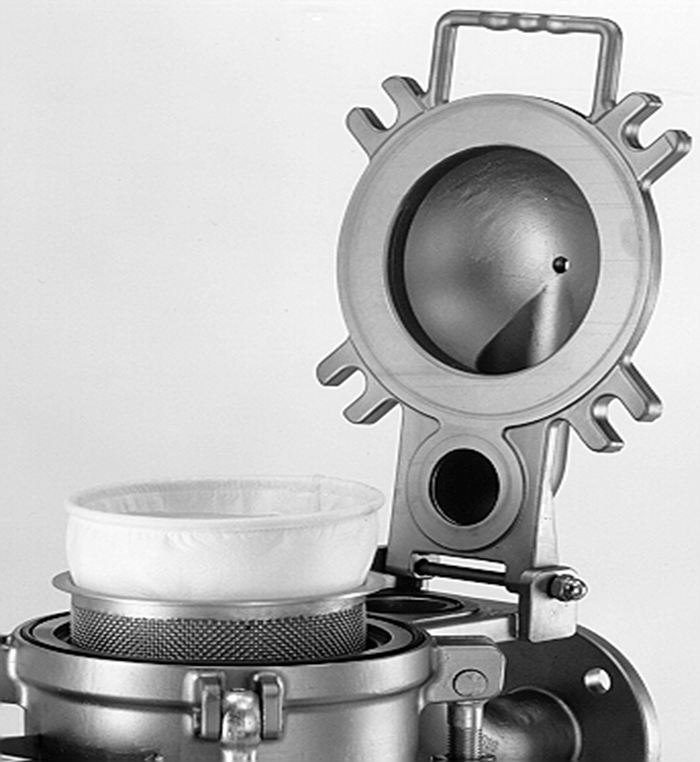

独特的三爪压紧盖可确保良好的滤器与滤袋之间的密封性,滤袋侧漏机率极小。附带的具有专利权的滤袋压盖开启器令操作非常简易。

弹簧重力平衡器替代了常规的手动吊拄臂,令顶盖操作轻如无物,只需用手轻轻一推或拉,便可将顶盖打开或放下。

侧进侧出的液体流向设计,可确保液体被完全排放,并且正切位进出口亦大大减低了操作高度。

滤器的设计和体积紧凑,将液体的损失减少。

滤袋尺寸/数量:  1# x 4 只

过滤面积 (m²):    1.0

最大理论流量 (m³/h):80 (取决于介质)

工作压力(巴):   6.0

滤器容积(升):   103

标准联接(进/出):    4"平焊法兰

材质:             304; 316; 316L

流入方式:         侧进侧出 或底进底出 或侧进底出

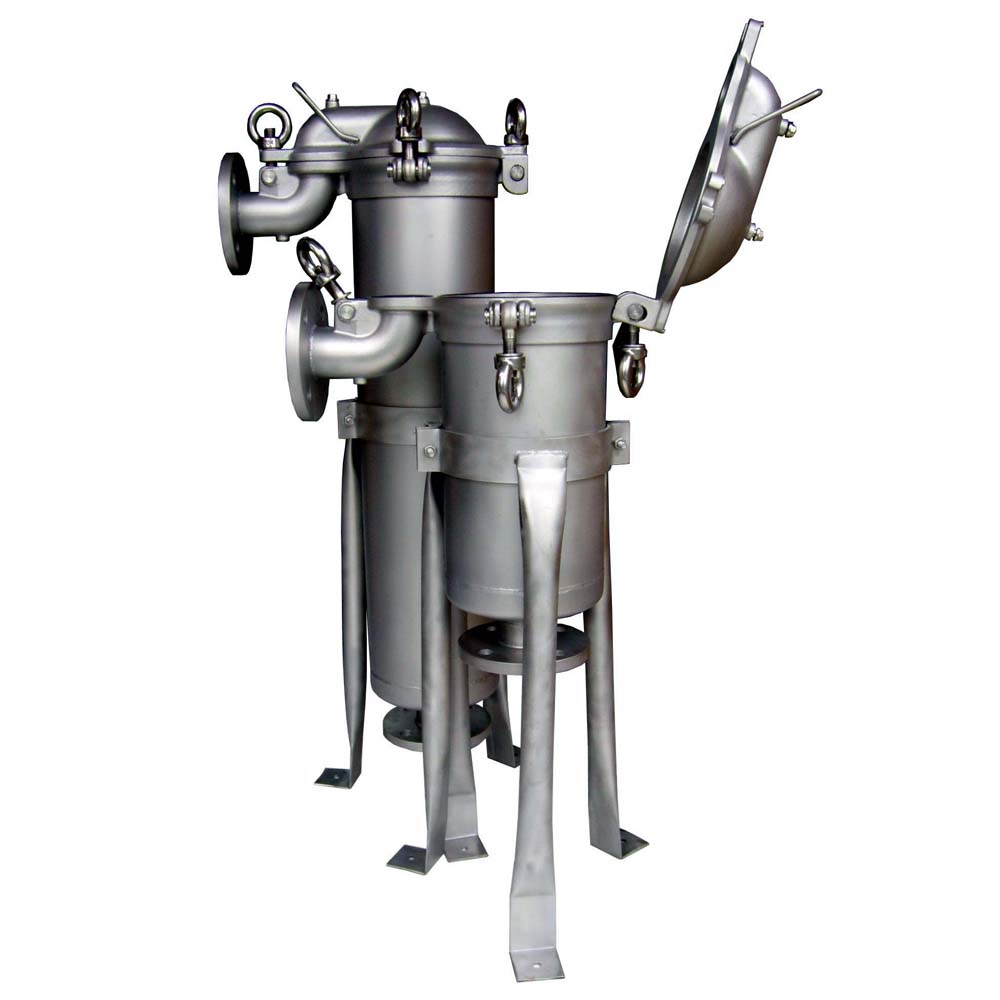

(四)双联过滤机





 1并联



流入方式:顶入或侧入底出

过滤面积 (m2):0.5×2

流量 (m3/h):80

滤器容积 (litre):32×2

设计压力(bar):10

标准联接(进/出):2" 国标法兰

材质标准:SS304;SS316;SS316L



2串联式

流入方式:顶入或侧入底出

过滤面积 (m2):0.5

流量 (m3/h):40

滤器容积(litre):32

设计压力(bar):10

标准联接 (进/出):2" 国标法兰

材质标准:SS304;SS316;SS316L









(五)PP聚丙烯过滤机



加压液体过滤器。被过滤的液体从壳体上部的配管流入,然后从滤袋的内側流向外侧,固形物被截流。壳体为聚丙烯制,耐压10.5kg/cm2,耐热114℃,耐用性出众。另外,不需工具就可以更换滤袋,操作简便。滤袋为聚丙烯制,耐腐蚀性强,备有1~200微米的多种规格,可对应各种用途。与滤芯过滤器相比,废弃物少,有益于环境。













附:查询型号



EBF-0101-AC06-020N

EBF-0101-AC06-050B

EBF-0101-AC06-050T

EBF-0101-BB06-050B

EBF-0102-AC06-020A

EBF-0102-AC06-050B

EBF-0102-AC06-050T

EBF-0102-BB06-050B

EBF-0102-BB06-020A

EBF-0103-AC09-040B

EBF-0103-AC09-040T

EBF-0103-AC09-025B

EBF-0103-AC09-040W

EBF-0103-AC09-015A

EBF-0103-BB09-025B

EBF-0103-BB09-025P

EBF-0103-BB09-040B

EBF-0104-AC09-040B

EBF-0104-AC09-040B

EBF-0104-AC09-040P

EBF-0104-AC09-040T

EBF-0105-AC09-050B

EBF-0104-BB09-040B

EBF-0104-BB09-040P

FBF-0101-AB10-020A

FBF-0101-AB10-025A

FBF-0101-AB10-030A

FBF-0101-AB10-050B

FBF-0101-AB10-050D

FBF-0101-AB10-050J

FBF-0101-AB10-050P

FBF-0101-BB10-020A

FBF-0101-BB10-050B

FBF-0101-BB10-050P

FBF-0102-AB10-020A

FBF-0102-AB10-025A

FBF-0102-AB10-030A

FBF-0102-AB10-040B

FBF-0102-AB10-050B

FBF-0102-AB10-050D

FBF-0102-AB10-050J

FBF-0102-AB10-080D

FBF-0102-AB10-080J

FBF-0102-AB10-050P

FBF-0102-AB10-050P

FBF-0102-AB10-050P

FBF-0102-BB10-050P

FBF-0102-BB10-050P

FBF-0102-BB10-050D

FBF-0102-BB10-020A

FBF-0102-BB10-050J

FBF-0102-BB10-030A

SBF-0101-AB06-050B

SBF-0101-AB10-020A

SBF-0101-AB10-030A

SBF-0101-AB10-040A

SBF-0101-AB10-050B

SBF-0101-AB10-050T

SBF-0101-AB10-050D

SBF-0101-AB10-080D

SBF-0101-AB10-050J

SBF-0101-AB10-080J

SBF-0101-BB10-050D

SBF-0101-BB10-050J

SBF-0101-BB10-050B

SBF-0101-BB10-020A

SBF-0101-BB10-080J

SBF-0101-BB10-050T

SBF-0101-AB10-020A

SBF-0101-AB10-030A

SBF-0101-AB10-050B

SBF-0101-AB10-050W

SBF-0101-AB10-050D

SBF-0101-AB10-080D

SBF-0101-BB10-020A

SBF-0102-AB10-020A

SBF-0102-AB10-030A

SBF-0102-AB10-040A

SBF-0102-AB10-050D

SBF-0102-AB10-080D

SBF-0102-AB10-050T

SBF-0102-AB10-050J

SBF-0102-AB10-080J

SBF-0102-BB10-020A

SBF-0102-BB10-065T

SBF-0102-BB10-030A

SBF-0102-BB10-080D

SBF-0102-BB10-040A

SBF-0102-BB10-050D

SBF-0102-AB16-050D

SBF-0102-AB16-030A

SBF-0102-AB10-020A-11BOH

SBF-0102-AB10-030A-11BOH

SBF-0102-AB10-050D-11BOH

SBF-0102-AB10-080D-11BOH

SBF-0102-AB10-050J-11BOH

SBF-0102-BB10-020A-11BOH

SBF-0102-BB10-050D-11BOH

SBF-0102-AB16-030A-11BOH

SBF-0103-AB16-020A

SBF-0103-AB16-020B

SBF-0103-AB16-025B

SBF-0103-AB16-040B

SBF-0103-AB16-015N

SBF-0103-BB16-040B

SBF-0103-BB16-025P

SBF-0103-BB16-025B

SBF-0103-AB16-040B

SBF-0103-AB16-025B

SBF-0104-AB16-015A

SBF-0104-AB16-025B

SBF-0104-AB16-040B

SBF-0104-AB16-040B

SBF-0104-AB16-040B

SBF-0104-AB16-050B

SBF-0104-BB16-040P

SBF-0104-BB16-015N

SBF-0104-BB16-025T

SBF-0104-BB16-025B

SBF-0104-BB16-040B

SBF-0104-AB21-015A

SBF-0104-AB21-040B

SBF-0105-AB16-050B

SBF-0105-AB16-050B

TBF-0101-AB10-020A

TBF-0101-AB10-050J

TBF-0101-AB10-050J

TBF-0101-AB10-050T

TBF-0101-AB10-050D

TBF-0101-BB10-020A

TBF-0101-BB10-050L

TBF-0101-BB10-050J

TBF-0101-BB10-050J

TBF-0101-BB10-050D

TBF-0101-AB10-050J

TBF-0101-AB10-050D

TBF-0101-BB10-050J

TBF-0102-AB10-050J

TBF-0102-AB10-050J

TBF-0102-AB10-050J

TBF-0102-AB10-030A

TBF-0102-AS10-030A

TBF-0102-AS10-020A

TBF-0102-AB10-020A

TBF-0102-AB10-020A

TBF-0102-AB10-050T

TBF-0102-AB10-050D

TBF-0102-AB10-050W

TBF-0102-AB10-080D

TBF-0102-BB10-050D

TBF-0102-BB10-050J

TBF-0102-BB10-050J

TBF-0102-BB10-020A

TBF-0102-BB10-030A

TBF-0102-BB10-020A

TBF-0101-AB10-020A

TBF-0102-AB10-020A

TBF-0102-AB10-050D

TBF-0102-AB10-050J

TBF-0102-AB10-050J

TBF-0102-BB10-020A

TBF-0102-BB10-050J

TBF-0102-BB10-050J

TBF-0102-BB10-050D

PBF-0101-PO10-020A

 PBF-0101-PO10-050B

PBF-0101-PO10-020N

PBF-0102-PO10-020A

PBF-0102-PO10-050B

PBF-0102-PO10-020N

PBF-0101-PF06-020A

PBF-0102-PF06-020A

PBF-0102-PF07-020A

PBF-0101-PV10-020A

PBF-0102-PV10-020A

PBF-0101-CP10-020A

PBF-0102-CP10-020A

DPBF-0202-PO10-020A

MFBF-0201-AB10-020A

MFBF-0201-AB10-025A

MFBF-0201-AB10-050D

MFBF-0201-AB10-030A

MFBF-0201-AB10-080D

MFBF-0202-AB10-020A

MFBF-0202-AB10-025A

MFBF-0202-AB10-030A

MFBF-0202-AB10-050D

MFBF-0202-AB10-080D

MFBF-0202-BB10-080D

MFBF-0202-AB10-080J

MSBF-0201-AB10-020A

MSBF-0201-AB10-030A

MSBF-0201-AB10-040A

MSBF-0201-AB10-060A

MSBF-0201-AB10-050D

MSBF-0201-AB10-080D

MSBF-0201-AB10-050J

MSBF-0202-AB10-020A

MSBF-0202-AB10-030A

MSBF-0202-AB10-040A

MSBF-0202-AB10-050D

MSBF-0202-AB10-080D

MSBF-0202-AB10-100D

MSBF-0202-AB10-050J

MSBF-0202-BB10-080D

MSBF-0202-BB10-030A

MSBF-0202-BB16-030A

MTBF-0201-AB10-020A

MTBF-0201-AB10-030A

MTBF-0201-AB10-050D

MTBF-0202-AB10-020A

MTBF-0202-AB10-050D

MTBF-0202-BB10-020A

RBT-1BSJ

RBT-1BSLJ

RBT-1BSJ

RBT-1BSHJ

RBT-1BSLJ

RBT-1BSLJ

RBT-1BSLHJ

RBT-1ASJ

RBT-1ASLJ

RBT-2BSLJ

MBF-0402-BB06-050AT

MBF-0402-AB10-060AT
