脉冲阀

电磁阀采用高强度铝合金安全可靠,进口膜片,延长使用寿命,种类多样,尺寸齐全,直角式,淹没式,直通式

Description


脉冲阀工作原理:

膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动,阀后气室放气孔打开,后气室迅速失压,膜片后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。

脉冲喷吹控制仪的电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。


电磁脉冲阀的种类

电磁脉冲阀是将脉冲阀和电磁先导阀组合成一个整体。它有以下几种形式:

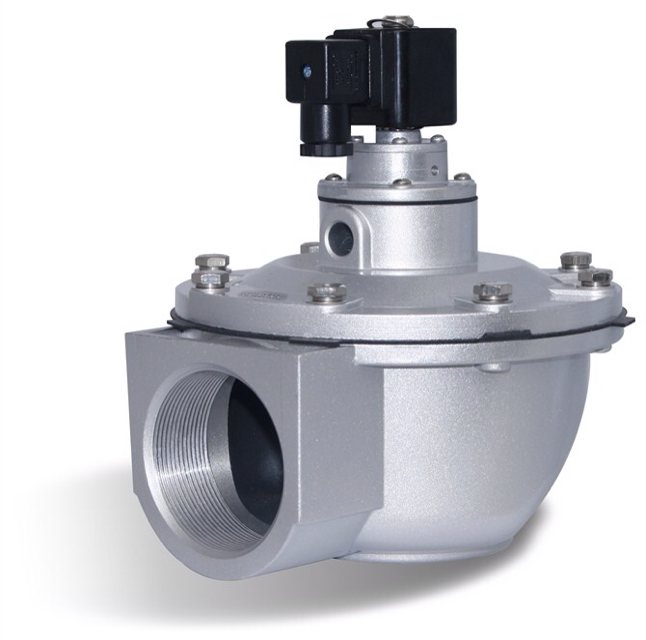

A、        直角型阀:阀的进出口之间夹角900 ,它适合于分气箱(储气包)与除尘器喷吹管安装连接,能提供符合要求的脉冲气流。

B、       带螺帽阀:是直角型阀的一种。适用于分气箱(储气包)与除尘器喷吹管安装连接,其进出口二端带有安装用的固定螺母,使安装和维修更为方便。

C、       嵌入式阀:(亦称淹没式阀)它直接安装在气包上,具有更好的流通特性。压力损失有所下降。能在气源压力较低的工作场合提供符合要求的脉冲气流。

D、       直通式阀:阀的进出口之间夹角为1800 (进出口中心为同一直线)其进气口与分气箱(储气包)连接出气口与喷吹管连接。气流畅通,能提供符合要求的脉冲气流。
